Alçak Gerilim Sigortaları

AG SİGORTALAR

Sigortalar devrenin hattın ve elektriksel cihazların korunması için kullanılan devre elemanlarındandır. AG sigortlarında günümüzde en çok kullanılar sigortalara değineceğim.

Bıçaklı Sigortalar(NH Sİgortalar)

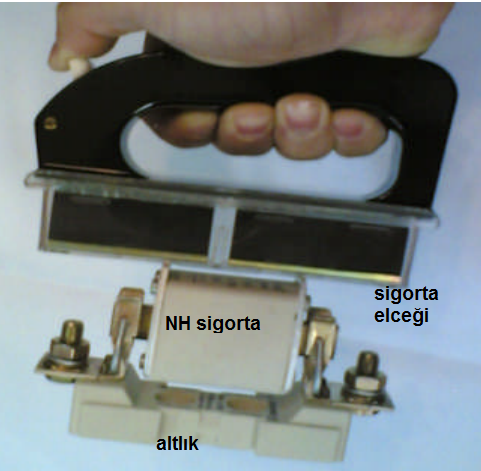

Bıçaklı sigortalar, altlık ve buşon olmak üzere iki parçalıdır. Seramik gövdelidirler. Altlık üzerinde olan sigortalar bıçaklı sigorta elceği sökülüp takılabilir.

Bıçaklı sigorta atmasıyla birlikte tekrardan kullanılamaz, yenisi ile değiştirilir.

NH; Almanca olan Niederspannungs-Hochleistungssicherung kısaltılmışıdır. Alçak gerilim yüksek güç sigortası anlamına gelmektedir. Yüksek akımları kestiği için yüksek güç sigortası ibaresi kullanılmıştır.

              NH sigortalar, taşıdıkları akıma göre değişik boyutlarda üretilirler:

NH00C(6A-125A), NH00(6A-160A), NH0(6A-160A), N1(35A-250A), N2(80A-400A), NH3(250A-800A) gibi NH sigorta çeşitleri piyasada bulunabilir.

Otomatik Sigortalar

Otomatik sigortaların çalışma prensibi termik ve manyetik çalışma prensiplidir. Ayrıca Bakınız (TMŞ koruma sistemi)

W- Otomatlar; B ve C tipi olmak üzere ikiye ayrılır;

B Tipi: Gecikmesiz Ani açmalı sigortalardır. Genellikle aydınlatma devrelerinde kullanılır.

C Tipi: Gecikmeli açmalı sigortalardır. Genellikle motor devrelerinde kullanılır. (Demeraji tolere etmek için )

W-otomat iç yapısı

W otomatların Trifaze ve monofaze gibi çeşitleri vardır.

ELEKTRİK ELEKTRONİK MÜH. SONER ÇAVUMİRZA
