İzolatörler

İZOLATÖRLER

İzolatörler elektrik hatlarında iletkenlerin direklerle irtibatını sağlayan yalıtkan elemanlardır.

Malzemelerine Göre İzolatör Çeşitleri

Porselen İzolatörler

Cam izolatörler

Epoksi Reçine ve Silikon İzolatörler

Kullanılan Gerilimlere Göre İzolatörler

Alçak Gerilim İzolatörleri

Anma gerilimi 1000 V’a kadar olan izolatörlerdir. Bunlar: Taşıyıcı (E), durdurucu (ED), mesnet (ED), gergi (ED), mekanik (EM) ve makara (EM) tipi izolatörlerdir.

Pin tipi izolatörler ara izolatörü ( N 80- E 80, N 95- E 95 sembolleri ile anılır), hat sonu veya başlangıcı izolatörü diye iki sınıfa ayrılır.

Orta Gerilim İzolatörleri

Anma gerilimi 35 KV’a kadar olan izolatörlerdir.

Bunlar:

 Pin tipi izolatörler (VHD 10- 15- 20- 35)

 Hava Hattı mesnet izolatörleri ( VKS 35)

 Zincir izolatörler (U 40- 60- 70- 100) (K1)

 Çubuk izolatörler ( L 40- 70- 100)

 Demir yolu izolatörleri

 Dolu tip mesnet izolatörleri (MD)

 Ayırıcı mesnet izolatörler (C 4 -170)

 Ayırıcı itici mesnet izolatörler (SCD – 30)

 Geçit izolatörleri (DAF – 30 / 400)

 Bara mesnet izolatörleridir (SAR – 30 )

 Trafo buşing izolatörleri

Yüksek Gerilim İzolatörleri

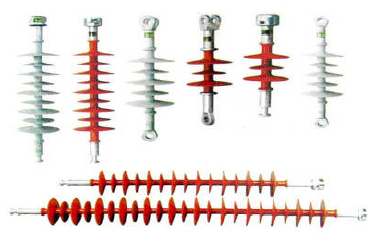

YG izolatörleri porselen ve cam olmakla birlikte silikon da olabilir.

Kullanım Yerlerine Göre İzolatör Çeşitleri

Dahili ve Harici tip olarak ayrılırlar.

Dahili Tip İzolatörler

Mesnet izolatörler, kapalı tesislerin baralarını taşımak ve yalıtmak amacıyla kullanılır.

Harici Tip İzolatörler

Direklerde Kullanılır.

Zincir İzolatörler  askı ve gergi olarak kullanılabilinir.

Trafoda Kullanılan İzolatörler

İzolatör Demirleri

İzolatörün direk ile bağlantısını sağlar.

DT.C-15 tipi izolatör demirleri, 15 kV’luk OG ENH taşıyıcı olarak VHD-15 izolatörü ile kullanılır.

DT.B-15 tipi izolatör demiri, 15 kV’luk OG ENH durdurucu olarak VHD-15 izolatörü ile kullanılır.

DT.C-35 izolatör demiri, 35 kV’luk OG ENH taşıyıcı olarak VHD-35 izolatörü ile kullanılır

DT.B-35 izolatör demiri, 35 kV’luk OG ENH durdurucu olarak VHD-35 izolatörü ile kullanılır.

Ark Boynuzu

 Hatta gerilim yükseldiğinde ark boynuzu atlama yaptırarak yüksek gerilimin toprağa temasını sağlayarak trafonun korunmasını sağlar.

 Ark boynuzu trafo buşinglerinde ve zincir tipi izolatörlerde bulunur.

Tabloda VDE (Alman) standartlarına göre kV cinsinden işletme gerilimi ve buna karşılık gelen elektrot boynuz açıklıkları verilmiştir.

Deniz seviyesinden 1000 metre yükseldikten sonra her 100 metrede ark boynuzu aralığı %1,5 arttırılmalıdır.

Ark Koruma Çemberi

İzolatör yüzeyinde bir ark oluştuğunda bunu engelleyim bu arkın güvenli bir şekilde toprağa geçirerek izolatörü korur.

Kuşkonmaz

Adından da anlaşılabileceği gibi izolatörlere kuş konmasını engellemek için kullanılır.
