BARALAR

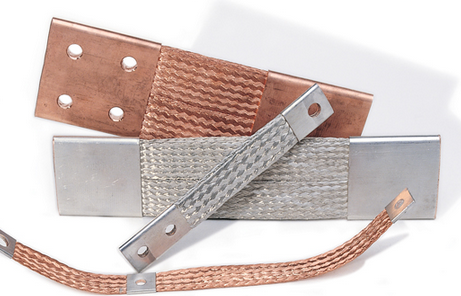

Baralar; elektrik enerjisinin toplanıp dağıtıldığı ünitelerdir. Bakır baralar Alüminyum baralara göre %25 daha fazla akım taşıma kapasitesine sahiptir. Ayrıca bakır baralar mekaniksel olarak da 3 kat daha dayanıklıdır.

 R-S-T fazlarına bağlanan baralar sırasıyla sarı, yeşil ve mor renklerle boyanır.

Aşağıdaki tablolarda Bakır ve Alüminyum baraların sürekli yüklenme akımları görülmektedir.

Örneğin;

Bir dağıtım panosuna 180 A lik çekilecek akım için ne kadar bakır bara gerekir?

Bara akımında anma akımının %20 fazlası alınır;

Bara akımı = Ix1,2=180x1,2= 216 A “tablodan 216 A karşılık gelen değerler”

Boyalı Baralar İçin;

Tekli Bara İçin è 20x3 mm2

İkili Bara İçin  è 12x2 mm2

Çıplak Baralar İçin;

Tekli Bara İçin è 20x5 mm2

İkili Bara İçin  è 15x3 mm2    bara seçilmelidir

.

Not:

1-)Tesisde, aynı fazda birden çok iletken kullanması durumunda dıştaki iletkenler daha fazla zorlanır. Bu nedenle iletkenler arası mesafeyi en az 50 mm olmalıdır. Baralar arası mesafe en az bara kalınlıklarına eşit olmalıdır.

2-) === Şeklinde yerleştirilen baraların uzunlukları 2 m’yi geçerse baraların çekeceği akım aşağıdaki tabloda verilen k2 düzeltme katsayısı ile çarpılarak bara akımını bulunmalıdır.

3-) Bara uzunluğunuz 3 m’den fazla ise akım değerlerinizi 0,85 kat sayısı ile çarpılmalı.

4-) Eğer bir faza ait 4 paralel iletkenin yeteri olmadığı durumlarda ] lama ya da [ ]

şeklinde lamaları karşılıklı olmalıdır.

Baralarda Düzeltme Katsayıları

BARA SİSTEMLERİ

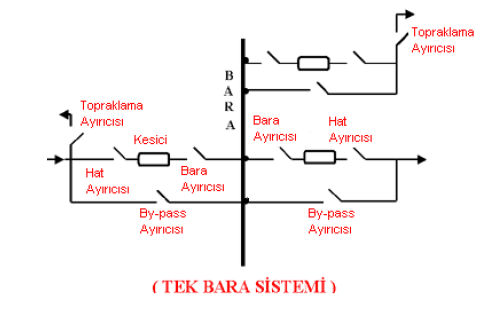

Tek Baralı Sistem

Sistem ortak tek bara ile beslenmektedir.

Çift Baralı Sistem

Aynı gerilimli baraların birleştirilmesi ya da ayrılması ile çalışır. Ana barada arızalanma durumunda transfer baraya geçilen ya da ana barada herhangi bir kesici arızası olduğunda yedek kesici bulundurarak transfer bara ile sistemin sürekliliği sağlanılabilir. Ya da her iki bara birlikte çalıştırılıp sistemin çalışma kalitesi de artırılabilinir.

 ELEKTRİK ELEKTRONİK MÜH. SONER ÇAVUMİRZA
